Konstrukcja i pierwsze wrażenia

TR-Q6II to solidny, spłaszczony prostokąt o obłym kształcie. To, co rzuca się w oczy jako pierwsze, to uniwersalna stopka TTL. W przeciwieństwie do rozwiązań konkurencji, Jinbei zastosowało układ pinów, który obsługuje systemy Nikon, Canon, Lumix, Fuji oraz Olympus (użytkownicy Sony muszą skorzystać z dedykowanego adaptera lub dedykowanego modelu nadajnika). Wybór konkretnego systemu odbywa się w menu urządzenia, co fizycznie aktywuje odpowiednie oprogramowanie i piny sterujące.

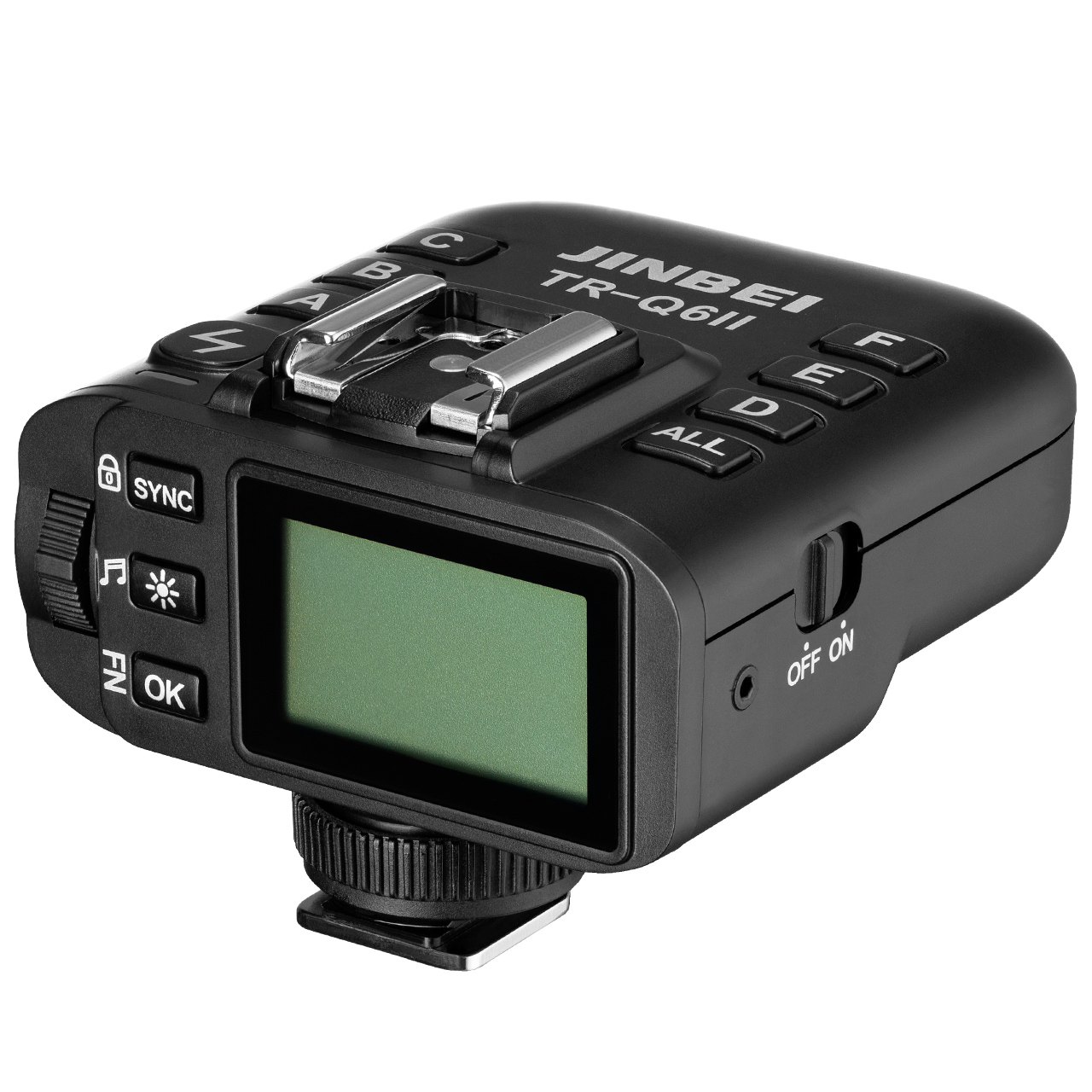

Nadajnik Jinbei TR-Q6II – widok frontowy

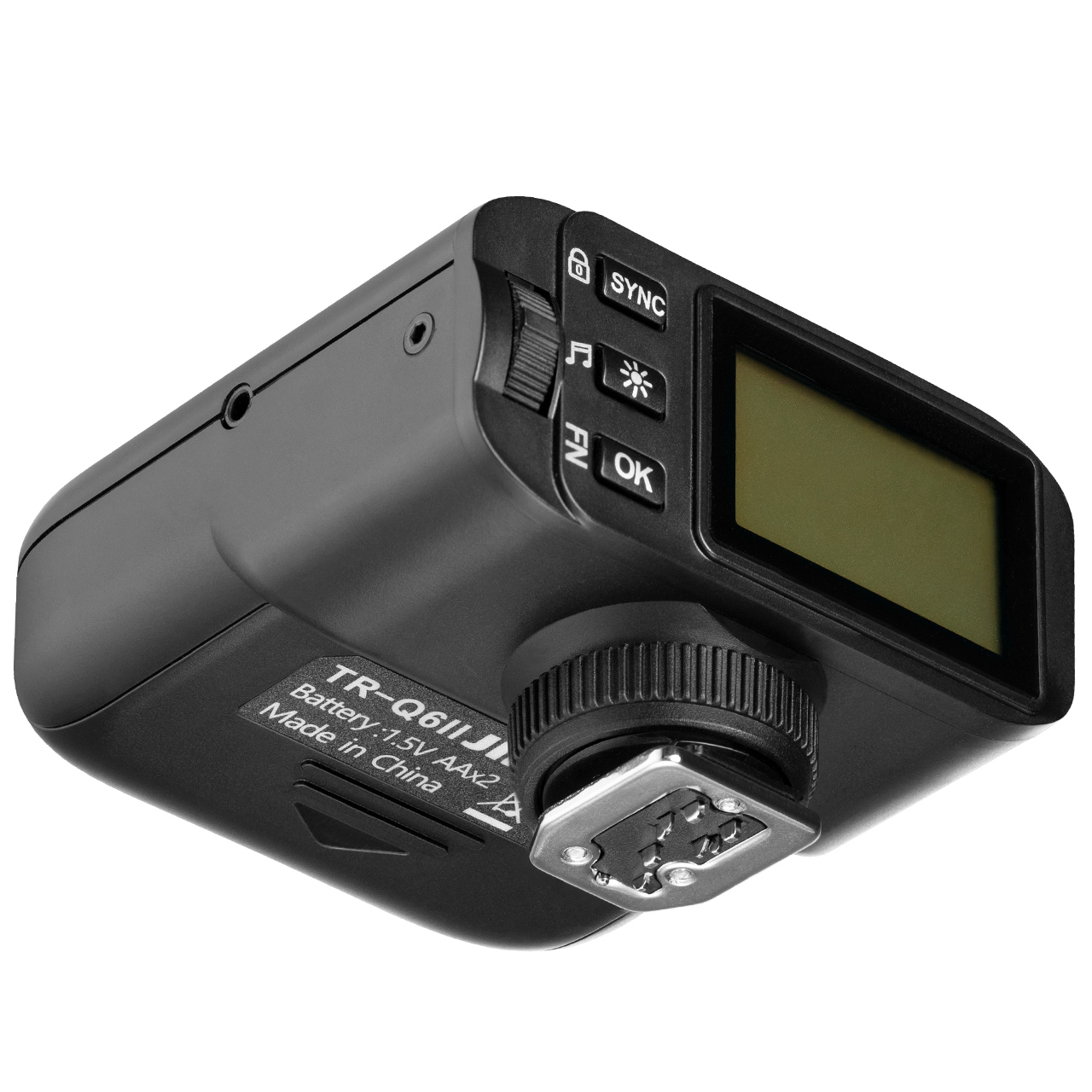

Innowacyjna, uniwersalna stopka multi-brand

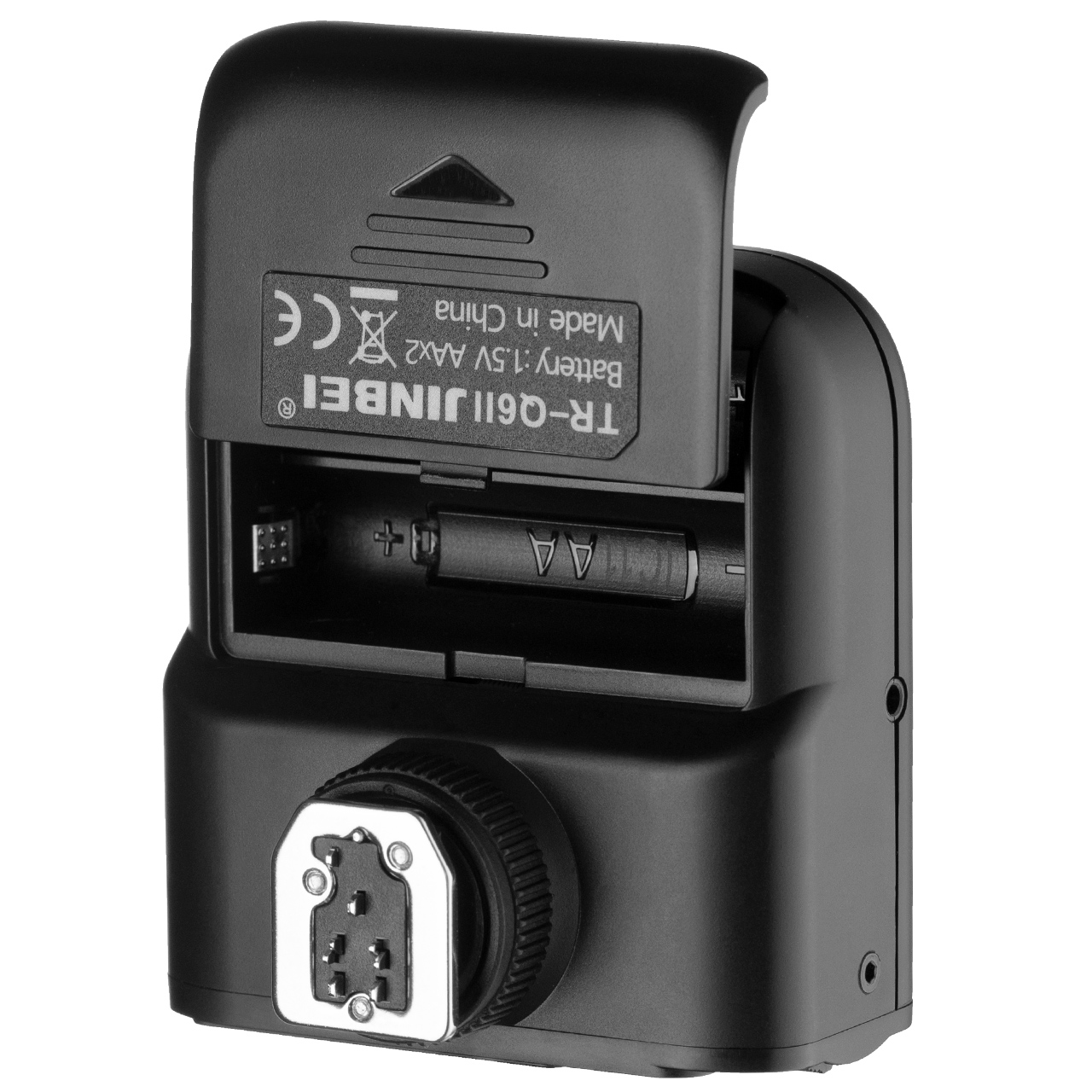

Zasilanie bateryjne typu AA (paluszki)

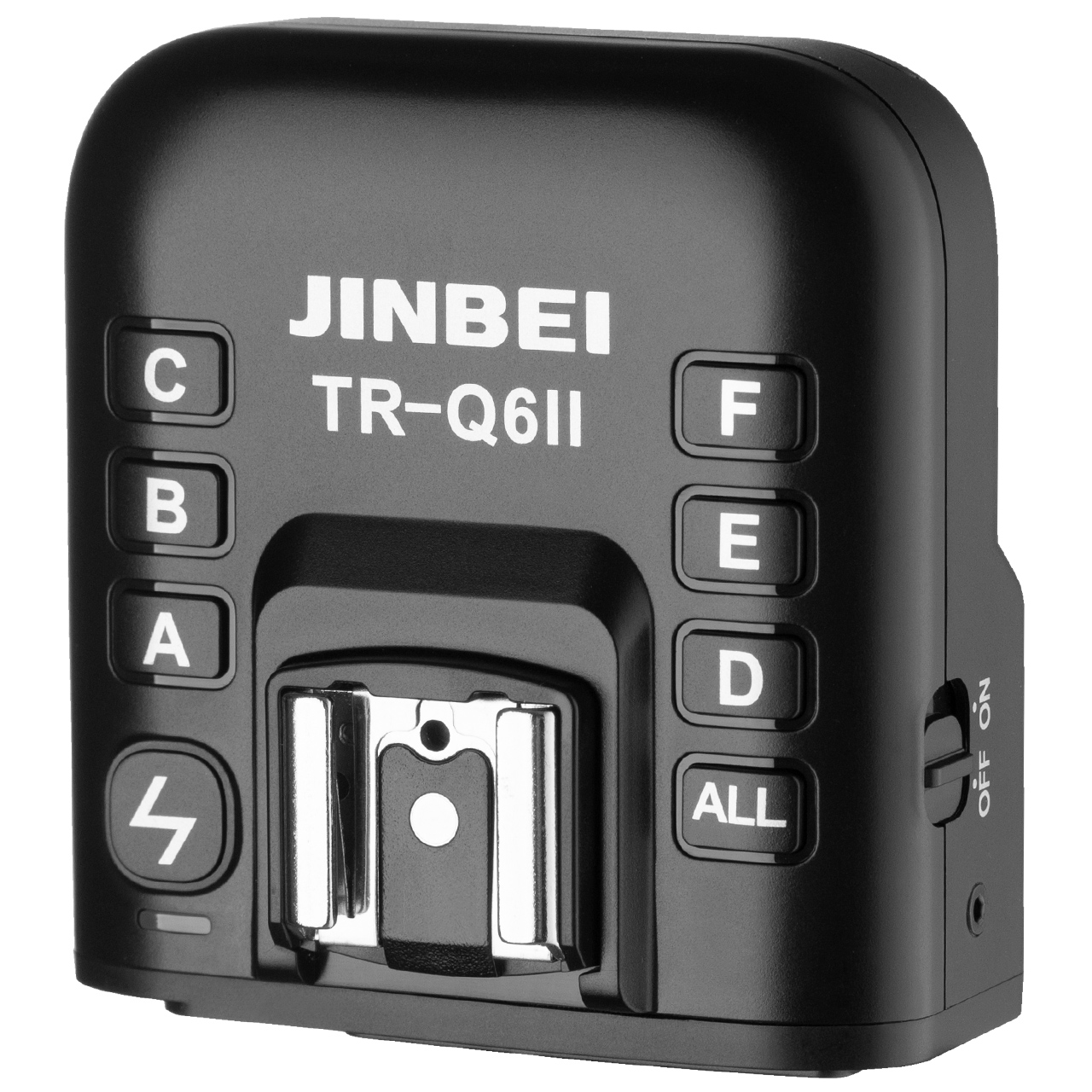

W górnej części obudowy, wzdłuż bocznych krawędzi, znajdziemy aż osiem przycisków funkcyjnych. Sześć z nich zapewnia bezpośredni dostęp do grup (A, B, C, D, E, F). Zestaw uzupełnia przycisk „ALL” do jednoczesnego zarządzania wszystkimi grupami oraz wyraźnie większy od pozostałych przycisk „Test” – służący do próbnego wyzwalania błysku w celu sprawdzenia, czy nadajnik i lampy są poprawnie sparowane i czy cały zestaw działa jak należy.

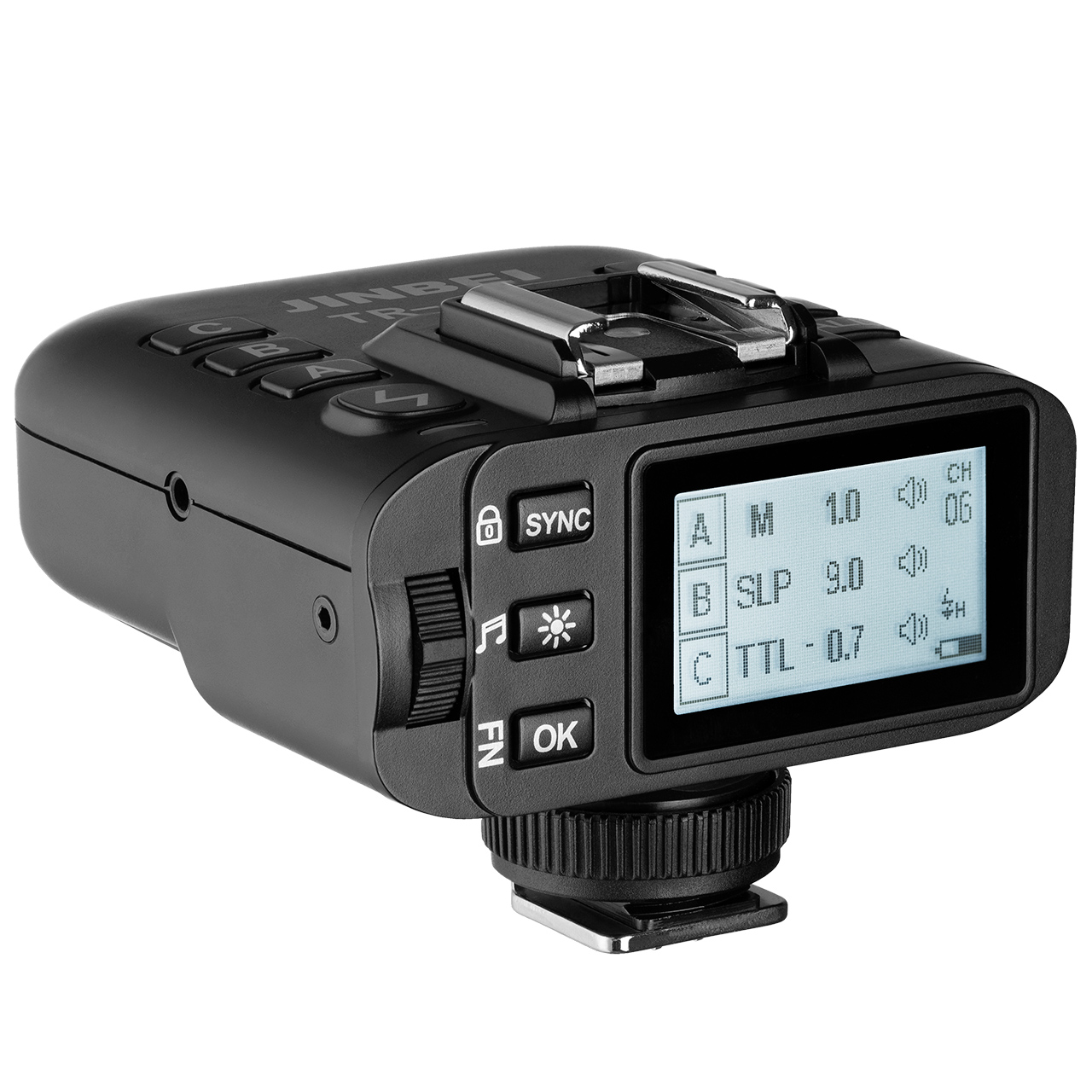

Na górnej ściance, pomiędzy dwiema liniami przycisków funkcyjnych, umieszczono manualne sanki (gorącą stopkę). Tył urządzenia zdobi optymalnej wielkości wyświetlacz, podświetlany na biało z delikatnym, niebieskim zafarbem. Po jego lewej stronie producent umieścił trzy mechaniczne przyciski oraz multiregulator (góra/dół) z funkcją zatwierdzania poprzez wciśnięcie środka.

Dolna część sterownika to dwupoziomowa płaszczyzna, która kryje najważniejsze elementy użytkowe. W przedniej, cieńszej części znajduje się pokrywa skrywająca gniazda na popularne baterie typu AA (paluszki). Z kolei w tylnej, grubszej części osadzono wspomnianą już unikalną stopkę TTL, która jest ewenementem na rynku. Na prawym boku nadajnika znajdziemy mechaniczny włącznik, a po przeciwnej stronie umiejscowiono gniazdo typu Jack 2,5 mm, które służy jako programowalne złącze PC.

TR-Q6 vs TR-Q6II – Co się zmieniło?

Przeskok między generacjami jest kolosalny. Pierwsza wersja TR-Q6 była dedykowana pod konkretny system (osobno dla Nikona, Canona itd.), co wymuszało zakup nowego nadajnika przy każdej zmianie aparatu.

1. Wygląd:
   O gustach się nie dyskutuje – sterownik może się podobać, choć nie musi przypaść do gustu wszystkim. Z całą pewnością trzeba mu jednak przyznać znacznie większą funkcjonalność i lepszą ergonomię w codziennej pracy.
2. Uniwersalność:
   TR-Q6II posiada jedną, inteligentną stopkę, która obsługuje większość popularnych systemów fotograficznych na rynku (multi-brand).
3. Zasilanie:
   To duża zmiana na plus. Stary model bazował na małych bateriach AAA. Nowy przeszedł na wydajniejsze i powszechnie dostępne „paluszki” AA, co zapewnia znacznie dłuższy czas pracy.
4. Bluetooth:
   W „dwójce” łączność z aplikacją jest stabilniejsza i pozwala na pełną kontrolę z poziomu smartfona. Aplikacja znacząco rozszerza możliwości sterownika: zwiększa liczbę obsługiwanych grup z 6 do aż 16 oraz odblokowuje funkcje takie jak EasyCap (ułatwiająca wycinanie obiektu z tła za pomocą maski) czy Delay (pozwalająca na precyzyjne opóźnienie błysku względem otwarcia migawki).
5. Górne sanki:
   Nowy model zyskał manualną gorącą stopkę na górze obudowy. Pozwala to na budowanie hybrydowych zestawów oświetleniowych lub korzystanie z lamp innych marek, które nie należą do systemu Jinbei.
6. 06. Programowalne złącze PC (In/Out):
   To prawdziwe „koło ratunkowe”, które otwiera drzwi do studia posiadaczom aparatów bez gorącej stopki (np. serii Nikon Coolpix). Dzięki trybowi PC IN i połączeniu nadajnika ze złączem wężyka spustowego w aparacie, możemy wyzwalać profesjonalne lampy Jinbei nawet amatorskim sprzętem. Z kolei tryb PC OUT pozwala wykorzystać nadajnik jako bezprzewodowy pilot do wyzwalania migawki.

Możliwości i tryby pracy

Sterownik oferuje pełen wachlarz możliwości, których oczekujemy od nowoczesnego wyzwalacza:

• Tryby pracy:
  Manualny (M), Automatyka błysku (TTL) oraz Multi (stroboskop).
• Synchronizacja:
  Na pierwszą lub drugą kurtynę oraz tryb HSS do 1/8000s. W naszych testach zestaw bezbłędnie współpracował z Nikonami D850 oraz D300s.
• Zdalne regulowanie energii błysku:
  W trybie manualnym regulacja odbywa się w zakresie 1.0 – 9.0, natomiast w TTL mamy korekcję od -3EV do +3EV ze skokiem co 1/3 stopnia.
• Praca w grupach:
  Sterownik pozwala na niezależną pracę w 6 grupach.
• Komunikacja:
  Radiowa na częstotliwości 2,4GHz z możliwością wybrania 1 z 31 kanałów komunikacji, co zapewnia zasięg do 100m w otwartej przestrzeni.
• Freeze:
  Możliwość zdalnego uruchomienia funkcji mrożenia błyskiem w lampach posiadających taką funkcjonalność (np. seria MSN PRO).
• Bluetooth:
  Komunikacja sterownika z dedykowaną aplikacją do obsługi studia fotograficznego na urządzeniach smart (smartfony, tablety), która znacząco rozszerza bazowe możliwości nadajnika.
• ALL:
  Przycisk odpowiedzialny za jednoczesną zmianę parametrów dla wszystkich aktywnych grup w trybie manualnym.

Przewodnik po funkcjach zaawansowanych

Aby wejść do menu funkcji dodatkowych, należy wcisnąć i przytrzymać dłużej dolny przycisk przy wyświetlaczu (trzeci licząc od góry „OK/FN”). Sterownik przeniesie nas do ustawień zaawansowanych, między którymi poruszamy się za pomocą multiregulatora (góra/dół). Aby edytować wybraną funkcję, należy wcisnąć środek (knob) multiregulatora. Funkcje ustawione są w następującej kolejności:

• 01. Camera:
  Wybór systemu (Nikon, Canon, Lumix, Fuji, Olympus lub Sony z adapterem). Nadajnik aktywuje odpowiednie piny i protokół TTL/HSS do współpracy z wybranym aparatem. Ważne: od tego punktu zawsze zaczynamy konfigurację nadajnika.
• 02. Freeze (Tryb mrożenia):
  Po aktywacji (ON), nadajnik wymusza na lampach posiadających tę funkcję najkrótszy możliwy czas trwania błysku (np. seria MSN PRO lub HD). Funkcja niezbędna do „zatrzymania” dynamicznej akcji, np. rozpryskującej się wody (splash).
• 03. M/S (Master / Slave):
  Przełącznik trybu pracy urządzenia – decydujemy, czy TR-Q6II ma wysyłać sygnał do innych lamp (Master), czy pracować jako odbiornik sygnału (Slave).
• 04. Zoom:
  Pozwala na zdalną zmianę ogniskowej palnika w kompatybilnych lampach (np. 24, 28, 35, 50, 70, 80, 105, 135, 200 mm lub Auto).
• 05. Ikona trzech piorunów:
  Służy do aktywacji trybu Multi (Stroboskop). W tym miejscu jedynie włączamy tę funkcjonalność. Aby dokonać konkretnych regulacji (ustawić energię, liczbę powtórzeń czy częstotliwość błysków), należy wyjść z ustawień zaawansowanych do ekranu głównego.
• 06. Sync-X:
  Po aktywacji tej funkcji informujemy sterownik, że używamy lamp bez systemu HSS. Nadajnik, dbając o to, abyśmy nie popełnili błędu, blokuje w aparacie możliwość ustawienia czasów naświetlania innych niż te, które pasują do bezpiecznej synchronizacji (Sync-X). Dzięki temu mamy pewność, że na zdjęciach nie pojawią się czarne pasy wynikające ze zbyt krótkiego czasu otwarcia migawki.
• 07. PC (In/Out):
  Definiuje, czy gniazdo Jack 2,5 mm ma przyjmować sygnał wyzwalający (In), czy wysyłać go dalej (Out).
• 08. Ikona Bluetooth:
  Aktywuje moduł łączności bezprzewodowej do współpracy z aplikacją do zarządzania oświetleniem studyjnym Jinbei.
• 09. Backlight / LCD:
  Ustawienia jasności ekranu oraz czasu, po jakim podświetlenie ma zostać automatycznie wyłączone w celu oszczędzania energii.
• 10. Power:
  Regulacja mocy sygnału radiowego: LOW (zasięg do 30 m) lub HIGH (zasięg do 100 m).
• 11. Reset:
  Szybki powrót do wszystkich ustawień fabrycznych urządzenia.

Gałkologia, czyli jak nie oszaleć

Interfejs TR-Q6II jest nowoczesny, ale kilka funkcji wymaga poznania specyficznych skrótów. Oto najważniejsze z nich:

• Zmiana kanałów (CH 01-31):
  Poza wyborem aparatu to kluczowe ustawienie. Wszystkie urządzenia na planie muszą pracować na tym samym kanale. Aby go zmienić, należy wcisnąć środek multiregulatora i przytrzymać go przez chwilę. Gdy numer zacznie migać, zmieniamy go ruchem góra/dół i zatwierdzamy ponownym kliknięciem.
• Zarządzanie grupami:
  Krótkie kliknięcie przycisku grupy (A-F) przełącza tryb (TTL, Manual, SLP – uśpienie). Aby zmienić moc błysku, naciskamy przycisk danej grupy i multiregulatorem przesuwamy góra/dół. Zatwierdzamy środkiem lub przyciskiem OK/FN. Zmian można dokonać również za pomocą aplikacji w telefonie.
• Światło modelujące i dźwięk:
  Najpierw zaznaczamy grupę na panelu górnym, a następnie krótkim przyciśnięciem ikony „słoneczka” włączamy światło modelujące. Dłuższe przytrzymanie „słoneczka” włącza lub wyłącza sygnał dźwiękowy gotowości lampy.
• Blokada przycisków:
  Aby uniknąć przypadkowej zmiany parametrów, przytrzymaj dłużej przycisk SYNC – na ekranie pojawi się ikona kłódki.
• Rodzaj synchronizacji:
  Przyciskiem SYNC zmienisz sposób synchronizacji błysku: na pierwszą kurtynę, drugą kurtynę lub tryb HSS (oznaczony ikoną H z piorunkiem).
• Obsługa trybu Multi (Stroboskop):
  Po aktywacji trybu trzech piorunów w menu zaawansowanym, na ekranie głównym pojawią się parametry Multi. Aby ustawić moc, liczbę błysków oraz ich częstotliwość (Hz), używamy multiregulatora. Pomiędzy tymi trzema parametrami przełączamy się, wciskając środek (knob) multiregulatora. Pamiętaj, aby parametry te dobrać odpowiednio do czasu otwarcia migawki, tak aby aparat zdążył zarejestrować całą serię błysków.

Synchronizacja – Jak poprawnie połączyć lampy?

Aby zsynchronizować TR-Q6II z lampą, nie wystarczy samo ustawienie wspólnego kanału. Lampa musi wiedzieć, w jakim trybie komunikacji ma szukać nadajnika. To tutaj najczęściej pojawiają się problemy, które łatwo rozwiązać:

• Tryb TTL-ALL (lub cyfra „7”):
  W przeciwieństwie do starej wersji TR-Q6, gdzie wybieraliśmy tryby dedykowane (TTL-C, TTL-N itd.), w nowym sterowniku wyboru aparatu dokonujemy w samym nadajniku. Aby jednak lampa go rozpoznała, musisz w jej menu wybrać tryb komunikacji oznaczony jako TTL-ALL. W niektórych modelach tryb ten kryje się pod cyfrą „7” (nawiązanie do sterownika TR-Q7, który zapoczątkował ten standard).
• Starsze lampy i aktualizacja softu:
  Jeśli Twoja lampa nie posiada trybu TTL-ALL, nie poddawaj się. Przykładowo, modele HD601 i HD610 na początku produkcji go nie miały, ale producent wprowadził nowsze oprogramowanie układowe (firmware), które dodaje tę funkcjonalność. Warto sprawdzić dostępność aktualizacji na stronie producenta, aby „ożywić” starszy sprzęt w nowym systemie.

Kompatybilność i Ekosystem – Sprawdzone w praktyce

Ważna uwaga: Poniższe zestawienie nie jest kopią tabeli producenta. To lista urządzeń, które posiadałem fizycznie w rękach i które zostały przeze mnie osobiście przetestowane pod kątem bezbłędnej współpracy z nadajnikiem TR-Q6II.

• Zarządzanie w trybie Master:
  Nadajnik w pełni zarządza lampami studyjnymi: MSN III, MSN PRO, DPX, DM, HD250MAX, HD400MAX, HD600MAX, HD610PRO, PILOT III oraz lampami reporterskimi: Hi900, HD-1, HD-2 PLUS, HD-2 MAX. Współpracuje także z zewnętrznym odbiornikiem TR-RV.
• Praca w trybie odbiornika (Slave):
  TR-Q6II posiada zdolność odbierania sygnału od drugiego nadajnika. Aby ją aktywować, należy wejść w menu OK/FN, wybrać pozycję M/S, zmienić na SLAVE i zatwierdzić.
• Manualne sanki:
  Górna gorąca stopka z centralnym stykiem pozwala na wyzwalanie dodatkowej lampy innej marki (np. starszego manualnego reportersa), jednak bez zdalnego zarządzania jego energią.

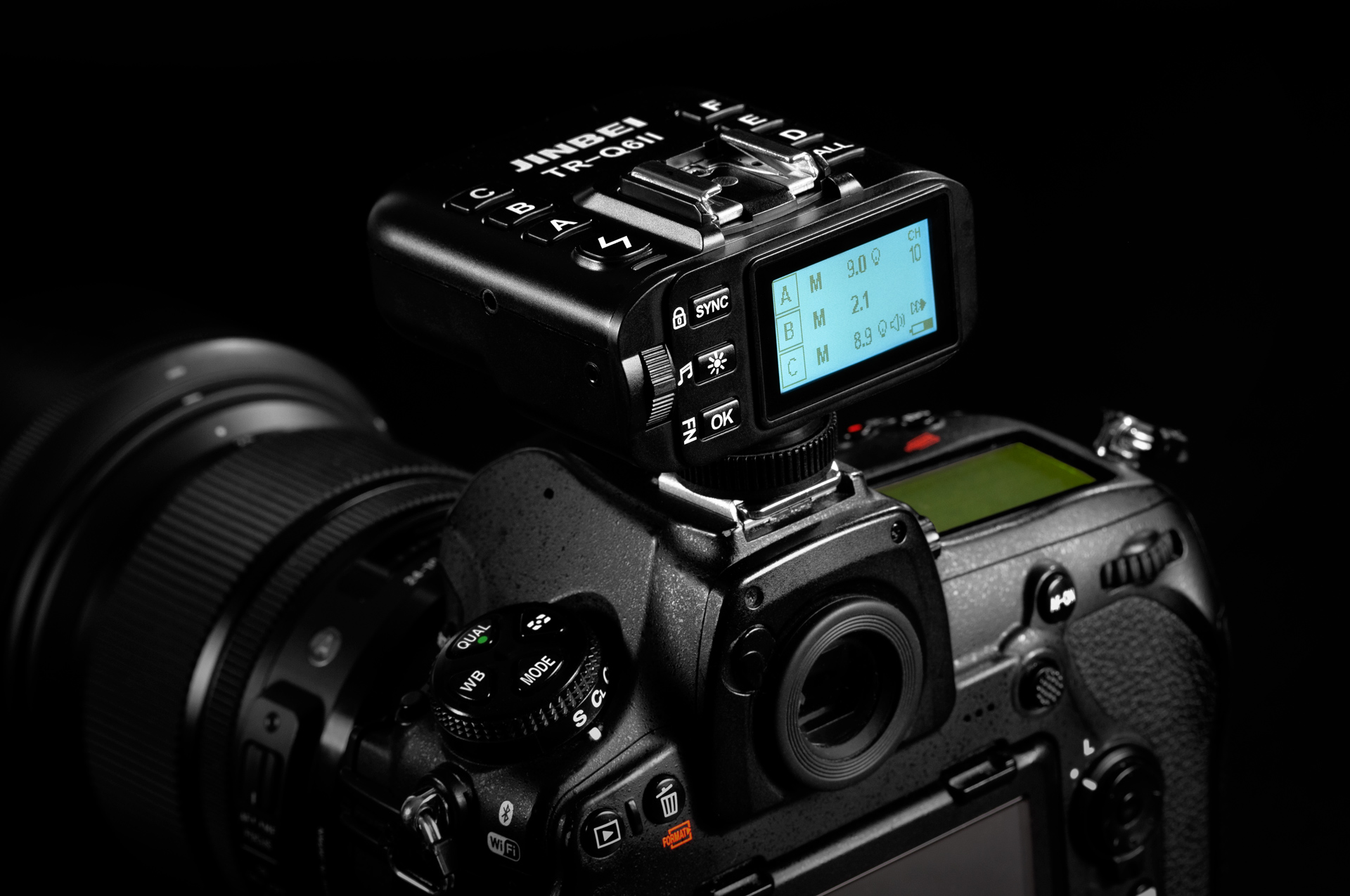

TR-Q6II w praktyce: zestaw testowy z korpusem Nikon D850.

Wskazówka od autora: Choć nie sposób przetestować każdej lampy na rynku, TR-Q6II powinien współpracować z każdym urządzeniem Jinbei, które posiada w menu tryb komunikacji TTL-ALL lub oznaczenie trybu synchronizacji „7”. Jeśli Twoja lampa posiada te ustawienia, masz niemal 100% pewności poprawnej współpracy.
